GPS Yabby Edge Monteringsvejledning​

Tillykke med dine nye GPS’er

Dine nye GPS-enheder er allerede indstillet og klar tilbrug.

GPS’en skal (helst) monteres med ”serienummeret” mod jorden af hensyn til GPS-signalet. Den bedste monteringsposition er 180 graders udsyn til himmelen uden ”forhindringer” (dog er det muligt at montere GPS’en f.eks. under en trailer).

Vær opmærksom på, at du ikke monterer GPS-enhederne i en lukket metalbeholder, da det hæmmer signalet.

Monter gerne GPS-enheden på beskyttede steder. Enheden er bygget til at tåle slag og vand (IP67), men god beskyttelse forlænger levetiden.

Skruer eller popnitter er gode til emner med en planoverflade. På emner uden en plan monteringsflade, som fx seler til faldsikring, er wires, fremfor strips, velegnede. Du kan også bruge industriklæbemiddel (Hybrid polymer). Det har dog en tørretid på 48 timer.

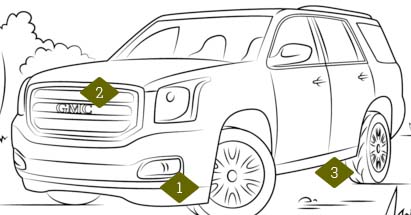

Monter fx:

  1. Under kofangeren
  2. Under motorhjelmen
  3. Under chassis


kajoule support:
+45 7370 8191 / info@kajoule.com

Har du særlige ønsker til opsætningen af dine GPS’er, fx antallet af signaler GPS’en sender om dagen, så er vi klar til at hjælpe dig.

Eksempler på installation

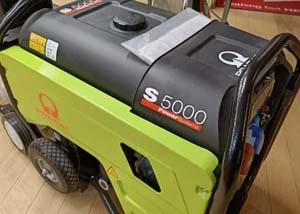

1. Her er GPS’en monteret på indersiden af en generator

Det er et fint sted, da siderne ikke er helt lukkede, og GPS’en er skjult godt.

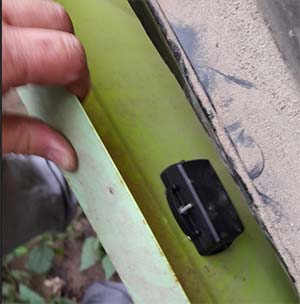

2. Vi har her monteret den med bolte, men man kunne også nitte / lime eller bruge strips.

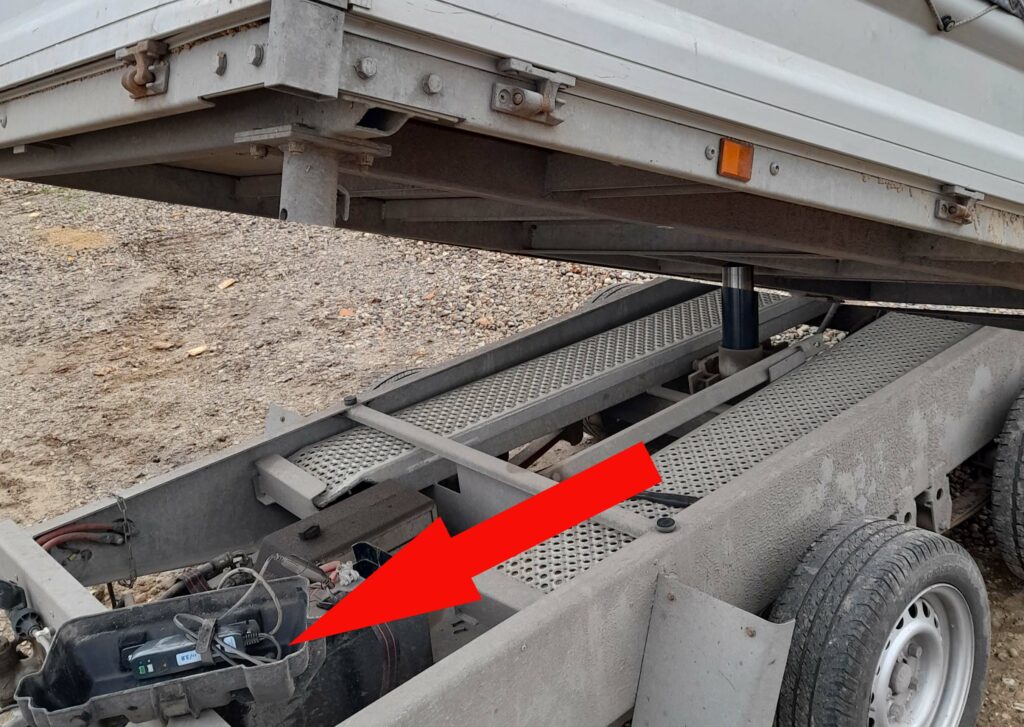

3. Man kan også montere i en batterikasse på en trailer (plast) fordelen er at GPS’en er skjult og den sidder et beskyttet sted

Guide til batteriskifte

  • Fjern de seks skruer bag på enheden for at få adgang til batterierne og printboardet.
  • Håndter printboardet med forsigtighed – berør således kun printboardet på siderne for at minimere risikoen for at beskadige de elektriske kredsløb.
  • Enheden bruger 3XAAA 1.5V litium batterier

Det er meget vigtigt at bruge 1.5V litium AAA-batterier. Hvis der bruges normale allkaiske batterier, vil dette nedsætte kapaciteten med 50%.

  • Når batterierne er isat, skal den røde lysdiode blinke. Hvis dette ikke sker, kontroller da batterierne og prøv at isætte dem igen.
  • Når batterierne er isat, samles enheden igen ved hjælp af de seks skruer. Batterierne skal vende mod låget.
  • For at opnå den fulde effekt af IP-67 klassifikationen er det vigtigt at:
    • Sørge for, at den klare siliciumforsegling er i god stand, ligger fladt og ikke forurenet af plastikrester eller andet materiale.
    • Luk huset, og pres det forsigtigt sammen. Skummet på indersiden af låget komprimeres mod batterierne og holde dem fast på plads.
    • Stram de seks skruer til med samme moment. Sørg for, at huset lukker sammen jævnt.

Minimumskrav

Kemi: Lithium

Kapacitet (mAh): 1300

Spænding (V): 1,5
